DCircuit Labv1.2

DCircuit Lab是Mac电脑上的一款模拟组合和顺序数字电路的工具。DCircuit Lab可以用两种方式对电路进行仿真。

软件特色

单步：所有的输出值同时进行评估。逐级评估：对输出和门进行逐级评估。这显示了每个门的输出如何变化以及变化如何在电路中传播。这个功能对于理解复杂的电路行为是非常有用的。

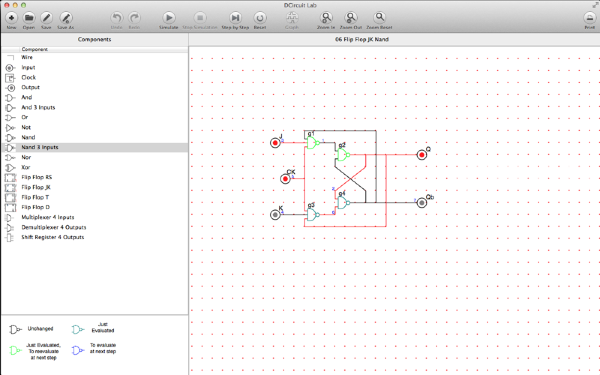

在模拟步骤结束时，每个门可能会有不同的颜色：

* 黑色：在刚刚结束的模拟步骤中，门的输出没有变化。

* 深绿色：在刚刚结束的模拟步骤中评估了门的输出。

* 浅绿色：在刚刚结束的模拟步骤中评估了门的输出，在下一个模拟步骤中需要再次评估门的输出。

* 蓝色：需要在下一个模拟步骤中对门进行评估。

仿真结束后，每根线的颜色对应于自身所带的数字值：红色代表1，灰色代表0，浅灰色代表未定义值。

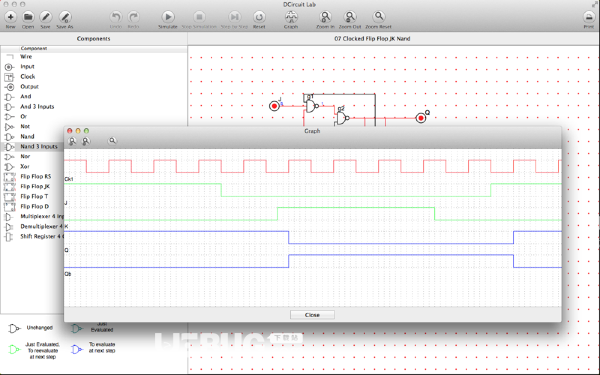

如果电路中包含时钟输入，它的模拟是动态的。这意味着输出会随着时钟的变化而相应变化。在这个动态模拟过程中，用户可以改变输入值来研究电路的行为。一旦仿真停止，就可以得到一个电路时序图。
