ISISv2.02

ISIS是一款绿色，简单的射频测试工具，这款软件用于计算低通滤波器的频响，您可以按Calc求解滤波器的阶数与衰减频响曲线，在smith圆图中点击任一地方或继续拖动可显示阻抗值、等效的R/C/L网络与反射系数，而且您也可以在Edit中输入数值再回车，或拖动ScrollBar，非常的简便。另外，ISIS绿色版还用于电流的测试，在Edit中输入命令再回车可将该命令传给66319用于debug，按Config&Test开始测试，有需求的用户可在此点击下载!

功能特色:

1、GSM

ARFCN用于查询GSM信道频率以及对应的谐波频率，您也可以在Edit中输入信道再按回车。在右下角您可以选择PCL PVT ORFS SPUR，这些都来自于3GPP TS 51.010。

2、TRANS

用于单位转换，您可以在Edit中输入数字再按回车。Balun基于正负90度相移和阻抗匹配的原理，按LC求解。

3、RX

用于噪声计算，按set即可。

4、MATCH

用于计算L型匹配网络和PI型T型衰减网络。按LC求解所需LC网络，按Sparam求解已知网络的S参数。按Resistance求解衰减网络，按Attenuation求解已知网络的衰减系数与S参数。

5、FILTER

用于计算低通滤波器的频响，按Calc求解滤波器的阶数与衰减频响曲线。

6、SMITH

在smith圆图中点击任一地方或继续拖动可显示阻抗值、等效的R/C/L网络与反射系数。您也可以在Edit中输入数值再回车，或拖动ScrollBar。

7、PLL

按Calc求解所需参数与频率锁定时间曲线。

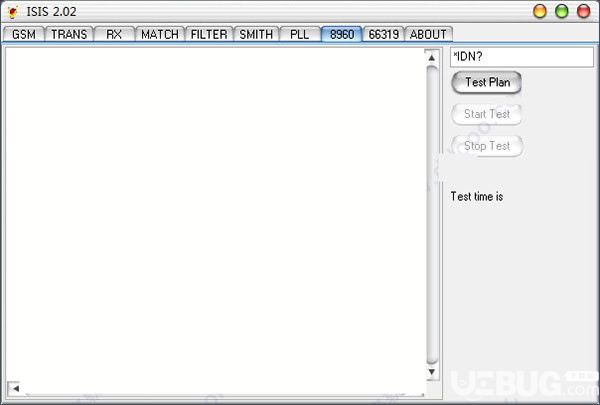

8、8960

用于GSM手机的测试。在Edit中输入命令再回车可将该命令传给8960用于debug。

测试时先按TestPlan出现如下窗口。按Config使配置生效，按StartTest开始测试。

9、66319

用于电流的测试。在Edit中输入命令再回车可将该命令传给66319用于debug。按Config&Test开始测试。
