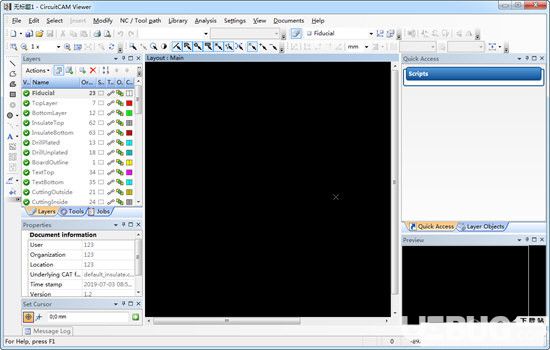

CircuitCAMv7.5.1.2504

CircuitCAM是一款专门用于PCB设计的软件。有了它，您可以检查您的设计是否有错误，并且所有符号部分都可用。同时，NC工具路径可以定制，以满足机器的特定需求。

【功能特点】

1.常规 - 查看器增强功能

Viewer的新功能和所有其他变体：

选择大于或小于给定值的图形对象。这可以与其他选择过滤器组合，例如图层或对象类型。

放大和缩小现在以实际光标位置为中心。

使用ALT +鼠标右键进行平移。

未在属性对话框中选择CAM格式的版本号。 CAM格式的实际版本是1.1。

支持HP-GL笔宽(PW)命令

自动为新创建的图层指定颜色

预览/世界视图：放大大型布局时，跟踪当前的全球位置通常并不容易。世界观将永远告诉你你在哪里。否则，当选择库视图中的工具或工具视图中的工具时，将显示所选元素的预览。

2，基本变种

与之前的Lite和PCB变体类似

用于创建基础材料和夹具孔的新对话框

优化工具路径生成以隔离作业

更新了组合和组合的面要素。用户现在可以定义要组合的路径之间的最小间隙。最后，给出了结果的统计数据。

在上下文菜单中添加了路径操作操作符(移动，添加，删除，剪切...)

刀具补偿功能可用作单独的低级CAM操作

所有图层和所有可见图层的导出任务的扩展图层选择(v 7.0.1)

修复了HP-GL和DXF导出的小问题

刀具补偿：计算给定边界曲线的偏移曲线

在长时间运行的计算中取消按钮和进度条

改进了手动控制和编辑刀具路径顺序(顺序)

3.标准变体

与以前的PCB变体类似，但现在具有激光绝缘和填充支持

使用可变工具宽度命令导出到HP-GL，以驱动具有给定范围内的可变激光孔径的激光机。

更新了压缩和捆绑的ODB ++文件的导入(tar，格式，扩展名* .tgz)

使用几何引擎自定义批处理作业功能

导出到Postscript(v 7.0.1)

4，Pro Variant的具体功能

与之前的Laser变体类似

GMC库现在与脚本的通用库功能集成在一起

识别包后，可以自动插入相关的优化占用空间以替换原始占地面积。

库可以由网络驱动器上的多个用户共享

以可配置的CSV(逗号分隔值)格式导出布局实例

数据包识别：实际用于识别的包和类型信息独立于库文件存储。

库：统计对话框，显示每种类型和类别的对象数

通过GMC从脚印创建足迹

增强的属性视图，用于显示有关所选布局或布局实例的信息

【软件特色】

1、检查布局数据，包括设计规则检查

2、创建面板和电镀框架

3、照片绘图仪的数据准备

4、传统的铣削和钻孔(轮廓铣削)，包括刀具路径的优化

5、绝缘铣削用于原型制作

6、激光切割，钻孔和结构化，包括激光束校正和光学扫描仪

7、SMT模板和SMT焊盘优化

8、使用库进行包装和包装识别

9、用于各种自定义请求的通用几何数据引擎。
