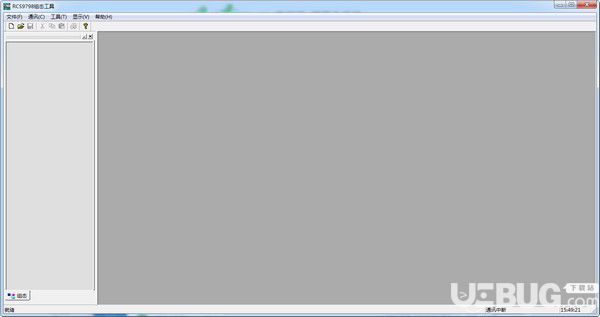

RCS9798组态工具v1.0

RCS9798组态工具是原厂的南瑞RCS9798组态工具，登陆密码111111，可进行人员管理、IEC61850装置测点配置，设备调试等等。

数据内容

1.9798装置的网络设置：TCP/IP地址和端口。

2.组态数据标识：工程描述，时标，管理机地址。

3.装置总表：9798装置连接的智能装置的数目，各装置的地址、映射地址、型号、版本、描述等信息。

4.装置信息：邏测表，遥信表，遥脉表，遥控表，遥调表，步位置表，装置的可变信息和扩展信息等。

5.虚拟装置：状态信号虚装置、复合信号虚装置、自定义装置以及各自的配置信息

6.站内间隔配置信息：电压等级，间隔名以及所属各个间隔的设备，与设备关联的装置列表和测点信息列表

7.规约配置：各个板卡类型，下属端口信息。

8.串口配置信息表：连接的协议(规约)名，波特率，数据位，停止位，奇偶校，同步字符，协议相关信息。

9.网络口配置信息表：连接的协议(规约)名，端口号，IP地址，协议相关信息

10.下行端口信息：装置地址列表(地址、映射地址、型号、版本、描述等信息)，配置列表，以及装置的“X遥信息”和配置的引用测点信息。

11.上行端口连接的“X遥引用表”：遥测引用表，遥信引用表，遥脉引用表，遥控引用表，遥调引用表，步位置引用表等

功能介绍

组态软件的功能包括

1.工程属性的管理(可修改通讯管理机地址);

2.工程对时源的管理(添加、删除、属性修改);

3.工程引用实际装置总表的管理(装置的添加、删除、修改);

4.虛遥测、虚遥信、步位置等信息的合成

5.导入SCD文件，读入SCD文件中配置的D信息和UR信息

6.CID或者ICD文件向tt测点文件的转换;

7.间隔的管理(电压等级、实际间隔、一次设备以及关联的二次设备和信号列表的管

8.根据“组态配置ini”和对应的板卡配置情况显示板卡列表和端口列表;

9.网络端口的添加、删除;

10.端口规约的修改

11.端口关联装置和信息点的配置;

12.与9798通讯装置通过以太网进行连接;

13.对组态信息文件，在计算机和通讯装置之间进行上装和下装，其他文件的下装;

14.组态信息，信息总表，引用表的打印、转存;

15.对通讯装置远方进行重启动

16.启动当前目录下的调试工具

17.显示监视窗口，查看与通讯装置之间的报文;
